Клапан запорно-регулирующий 215А-С71 (Zetkama) DN15 PN1,6

Вы можете заказать Клапан запорно-регулирующий 215А-С71 (Zetkama) DN15 PN1,6 на нашем портале на указанных условиях, с получением товара на складе или с доставкой по России и странам СНГ. Цена и сроки поставки продукции, представленные на сайте, носят предварительный характер и могут отличаться в зависимости от конкретных требований к продукции и могут быть скорректированы в момент оформления заказа.

Характеристики Клапан запорно-регулирующий 215А-С71 (Zetkama) DN15 PN1,6

Характеристики

Давление, МПа (кгс/м²)	1,6 (16)
Рабочая среда	вода, пар, природный газ
Диаметр (мм)	15
Присоединение	фланцевое
Материал корпуса	чугун
Температура рабочей среды, до	300
Вес (кг)	3,3

Подробные характеристики

Подробное описание

Описание

Вентиль (клапан) фланцевый тип 215/216

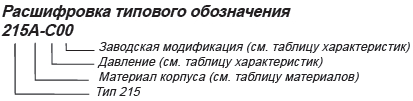

Расшифровка типового обозначения

**Характеристика:**
Тип	215 прямой	216 угловой
Заводская модификация	00,01,04 - вентиль запорный 31 - вентиль запорно-обратный 71 - вентиль запорно-регулирующий
Диаметр, DN, мм	15-300
Давление, PN, бар	С - 16 (Dn 15 - 300 мм) D - 25 (Dn 15 - 200 мм) Е - 40 (Dn 15 - 200 мм)
Температура, °С	до 400 (см. материалы)
Среда	вода, этиленгликоль*, водяной пар, природный газ (215С/216C, 215F), в том числе топливо и масла на нефтяной основе

*На этиленгликоль Т_раб.>60°C рекомендуется применять оборудование в исполнении из нержавеющей стали

215.71 - перепад давления на вентиле в процессе регулирования должен быть 1,5-2 бара.

**Материалы*:**
Наименование	Стандартное исполнение		Исполнение под заказ (по согласованию с поставщиком)
Тип	215А, 216А	215F	215C, 216С	215Е, 216Е
Температура, °С	300	400	350	200
Корпус, крышка	чугун EN-GJL-250ч	сталь GP240GH+N	сфероидальный чугун EN-GJS-400-18-LT	CuSn5Zn5Pb5-C
Сальник
Тарелка	нержавеющая сталь Х20Сг13			CuSn5Zn5Pb5-C
Шток	нержавеющая сталь Х20Сг13			CuZn35Ni
Седло	нержавеющая сталь Х12Cr13			CuSn5Zn5Pb5-C
Уплотнение	graphite+NaCr

* - возможны другие исполнения по согласованию с Поставщиком.

Размеры для Pn 16 бар*
DN	Dz	Dp	Do	nxd	g	f	Dk	215					216
DN	Dz	Dp	Do	nxd	g	f	Dk	L	H	h	Kvs	масса	L	H	h	Kvs	масса
мм	мм							мм			м³/ч	кг	мм			м³/ч	кг
15	95	46	65	4х14	14	2	100	130	167	5	5,9	3,3	90	163	5	7,2	3,3
20	105	56	75	4х14	16	2	100	150	167	5,5	7,4	3,9	95	160	5,5	9,2	3,9
25	115	65	85	4х14	16	2	120	160	175	7	13	5,0	100	173	7	16	5,0
32	140	76	100	4х19	18	2	120	180	186	14	18	6,6	105	173	14	22	6,6
40	150	84	110	4х19	18	3	160	200	235	20	30	9,4	115	214	20	37	8,4
50	165	99	125	4х19	20	3	160	230	248	25	41	12,0	125	211	26	51	12,0
65	185	118	145	4х19	20	3	180	290	260	35	79	17,3	145	236	35	98,5	17,3
80	200	132	160	8х19	22	3	200	310	291	41	115	22,7	155	250	41	143	22,7
100	220	156	180	8х19	24	3	250	350	338	31	181	35,8	175	301	31	226	35,8
125	250	184	210	8х19	26	3	250	400	373	48	225	52,8	200	339	48	281	52,8
150	285	211	240	8х23	26	3	320	480	429	54	364	74,2	225	383	54	455	74,2
200	340	266	295	12х23	30	3	360	600	529	77	690	126	275	455	77	860	126
250	405	319	355	12х28	32	3	360	730	638	120	1010	200	325	531	120	1260	200
300	460	370	410	12х28	32	4	500	850	710	120	1460	315	375	710	120	---	315

* - Размеры вентилей на другие PN - по запросу
